仿形环缝自动焊机

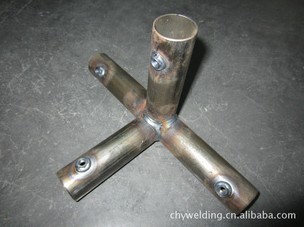

     仿形环缝自动焊机是我公司针对焊接生产过程大量的管管垂直交叉而形成的马鞍形焊缝以及管板倾斜一定角度而成的椭圆形焊缝而开发的新型焊接设备，适用于汽车贮气筒的筒体与螺母、汽车油箱油嘴、热水器的筒体与出水嘴、热水器加热管与固定安装板、液压油缸的油嘴、空调压缩机的螺母等工件的焊接。焊机由加压定位机构、床身、仿形机构、焊枪调节机构、控制系统等组成。可适应不同大小的马鞍型接头或管板接头的焊接。焊接电源可选用熔化极气体保护焊电源或TIG焊电源。

      主要特点

       立式床身采用焊接结构，送丝机设置在立柱上，立柱前端设置焊枪回转机头安装板。
        焊枪回转机头采用直流减速电机驱动，其回转速度实现无极调速，焊接搭接量通过数码预先设置。
        数控机构为单轴或多轴数控，采用步进电机或交流伺服电机驱动，焊枪做环缝焊接时数控机构驱动焊枪做上下做仿形运动。
        焊接夹具保证工件的轴向和径向定位，通过调整焊接夹具的定位点和更换定心轴，可以实现不同螺母工件的自动焊接。
